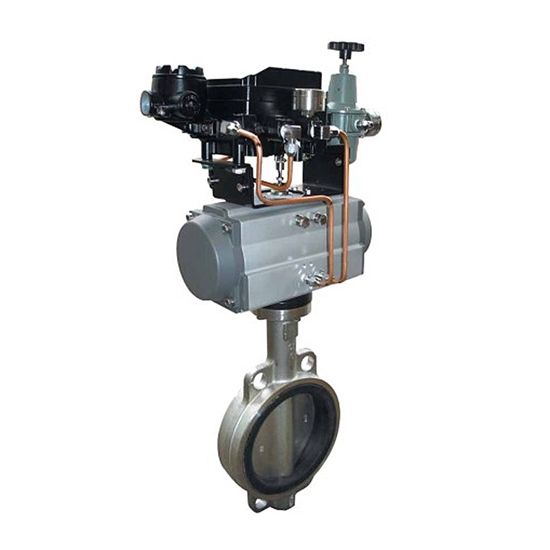

ZSHWX氣動襯膠蝶閥同閥門定位器或電磁閥配套使用可實現比例調節或開關控制，適用于氣體、固體顆粒和液體等介質。可廣泛應用于造紙、石化、化工、冶金、電力、環保石油、輕工、樓宇自動化等工業部門的自動化控制系統中。
概述： 氣動蝶閥是我公司新開發的長壽命節能型蝶閥。蝶閥采用三維偏心原理設計，彈性密封和硬軟多層次密封兼容的加工新工藝，使蝶閥在運行工作時密封可靠，可達到氣密封無泄漏，采用偏心設計延長閥門使用壽命。氣動執行機構采用曲臂轉換結構，具有輸出力矩大、體積精小、性能穩定可靠等特點。同閥門定位器或電磁閥配套使用可實現比例調節或開關控制，適用于氣體、固體顆粒和液體等介質。可廣泛應用于造紙、石化、化工、冶金、電力、環保石油、輕工、樓宇自動化等工業部門的自動化控制系統中。
蝶閥主要技術參數：
| 公稱通徑DN（mm） | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 |
| 額定流量系數（CV） | 95 | 175 | 270 | 375 | 740 | 1400 | 2100 | 3250 | 4680 | 6200 | 8100 | 11000 | 15800 | 21000 | 29000 | 38000 |
| 轉角（σ°） | 90° | |||||||||||||||
| 工作氣源壓力（MPa） | 0.4～0.8 | |||||||||||||||
| 工作溫度范圍 | -40～250 | |||||||||||||||
| 輸入信號 | （電信號：4～20mA□dc）220VAC、24VDC | |||||||||||||||
| 公稱壓力（MPa） | 1.0、1.6 | |||||||||||||||
| 配用氣接管 | φ6×1（G1/8） | φ8×1.5（G1/4） | φ12×2（G3/8） | |||||||||||||
| 連接型式及標準 | 對夾式、按JB81-94 | |||||||||||||||
| 閥體材料 | 304、316、316Lz中ZG25 | |||||||||||||||
| 閥芯材料 | 304、316、316L | |||||||||||||||
| 閥座材料 | 316、F4 | |||||||||||||||
蝶閥的訂貨須知: 1.產品型號與名稱 2.公稱通徑(DN) 3.公稱壓力(PN) 4.額定流量系數KV 5.閥體和閥內組件材料 6.固定流量特性 7.適用溫度和介質 8.整機作用方式(電開、電關)及輸入信號 9.是否帶附件(操作器、伺服放大器等)10.其他特殊要求
